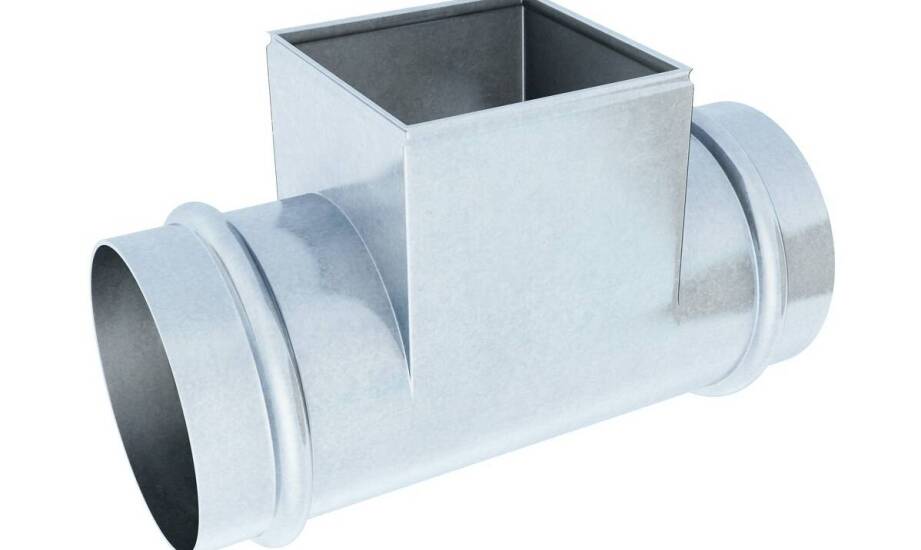

Jak dobrać przejście między kanałami, żeby nie podnieść oporów instalacji

Zmiana średnicy kanału wentylacyjnego na krótkim odcinku często wydaje się drobnym szczegółem montażowym. W rzeczywistości gwałtowne przejście między przewodami zwiększa opory przepływu powietrza nawet o kilkadziesiąt procent. Taki błąd szybko objawia się uciążliwym hałasem wentylatorów i wyczuwalnym spadkiem wydajności całej instalacji. Odpowiednie dopasowanie przekrojów decyduje o ostatecznej sprawności systemu. Wymusza to na projektantach i instalatorach uważne planowanie każdego zwężenia w budowanej sieci. Geometria kształtek ma bowiem bezpośrednie przełożenie na fizykę ruchu powietrza w rurach.

Dopasowanie geometrii do urządzeń i kształtek

Przejście między kanałami staje się konieczne przy łączeniu głównego ciągu z urządzeniami o innej średnicy króćców. Dotyczy to przede wszystkim sytuacji, w których instaluje się rekuperatory, wentylatory kanałowe czy nagrzewnice. Odpowiednio dobrane redukcje do wentylacji pozwalają na płynne połączenie tych elementów z resztą układu. Brak odpowiedniej kształtki przejściowej powoduje silne turbulencje i lokalne straty ciśnienia, co drastycznie obniża rzeczywisty strumień powietrza. Każde nagłe zderzenie strumienia ze ścianką kanału rozprasza energię tłoczoną przez wirnik.

Wyróżnia się kilka podstawowych typów elementów przejściowych. Symetryczne zwężki, nazywane również koncentrycznymi, zapewniają równomierny przepływ powietrza przy zachowaniu wspólnej osi łączonych kanałów. Sprawdzają się one najlepiej na prostych i długich odcinkach instalacji. Z kolei warianty mimośrodowe, czyli asymetryczne, są niezastąpione podczas omijania przeszkód konstrukcyjnych. Pozwalają poprowadzić rurę tuż przy stropie lub minąć inną instalację, choć generują nieco wyższe opory miejscowe. Najlepsze parametry aerodynamiczne wykazują przejścia stożkowe. Są one zazwyczaj półtora do trzech razy dłuższe niż standardowe zwężki krótkie. Wydłużony kształt stożka minimalizuje straty ciśnienia dzięki bardzo płynnej zmianie przekroju, co odgrywa kluczową rolę w systemach o prędkości powietrza powyżej ośmiu metrów na sekundę.

Wpływ materiałów i techniki montażu na opory

Właściwości aerodynamiczne układu zależą nie tylko od kształtu, ale również od materiału i szczelności połączeń. Wyspecjalizowani dystrybutorzy sprzętu HVAC, w gronie których znajduje się warszawska hurtownia MK Went Marek Kobosko, dostarczają przede wszystkim stalowe kształtki ocynkowane. Sprawdzają się one w większości standardowych zastosowań ze względu na sztywność i odporność na korozję. W specyficznych środowiskach wykorzystuje się aluminium lub tworzywa sztuczne, w tym polipropylen. Sposób łączenia tych materiałów decyduje o szczelności całego układu. Zastosowanie uszczelek z gumy EPDM zapobiega niekontrolowanym wyciekom powietrza i skutecznie tłumi drgania przenoszone z pracujących urządzeń. Zbyt luźne i nieszczelne złącza mogą zwiększyć liniowe opory przepływu o dodatkowe dwadzieścia procent.

Praktyka instalacyjna obfituje w błędy potęgujące straty ciśnienia na odcinkach przejściowych. Najpoważniejszym uchybieniem jest gwałtowne zwężenie średnicy bez zastosowania elementu o profilu stożkowym. Często spotyka się również montaż kształtek niezgodnie z pierwotnie zakładanym kierunkiem przepływu strumienia. Tego rodzaju niedociągnięcia podnoszą poziom hałasu i zmuszają wentylatory do ciągłej pracy na wyższych obrotach, co znacząco skraca ich żywotność. W prawidłowo wykonanych systemach rekuperacji stosuje się krótkie przejścia symetryczne 160 na 125 milimetrów. Umożliwiają one bezkolizyjne połączenie centrali z elastycznymi przewodami izolowanymi. Przy montażu osprzętu w ciasnych przestrzeniach instalatorzy częściej sięgają po kształtki mimośrodowe.

Ostateczny dobór odpowiedniego przejścia między kanałami wynika z głębokiej analizy całej geometrii budowanego układu. Różnica średnic stanowi tylko jeden z parametrów, ponieważ równie ważna jest prędkość powietrza, kierunek przepływu oraz dostępna przestrzeń montażowa. Inżynierowie powinni traktować każdy punkt zmiany przekroju jako krytyczny element instalacji. Prawidłowo wyprofilowane przejście skutecznie obniża opory i gwarantuje stabilną pracę wentylatorów. Przekłada się to na wieloletnią, bezawaryjną i cichą eksploatację systemu, niezależnie od tego, czy obsługuje on domową rekuperację, czy rozbudowaną sieć przemysłową.
